ZKOX电动倾斜百叶阀

产品说明

ZKOX电动倾斜百叶阀用途

电动倾斜百叶阀倾斜型百叶阀与电动执行器配套使用。接受调节或变送的单元信号,自动地控制阀门开度而完成调节任务。电动倾斜百叶阀广泛应用于建材、冶金、矿山、电力等工业部门自动调节或控制管路中的介质流量。

ZKOX电动倾斜百叶阀特点:

电动倾斜百叶阀为百叶、多轴式的结构、轴座采用组装式结构、便于维修。密封填料采用柔性石黑,密封比压可调,阀板流线结构,流阻小,流动均匀,启闭力矩小,动作灵敏,性能可靠

ZKOX电动倾斜百叶阀工作原理:

电动倾斜百叶阀的电动执行器通过曲柄,连杆带动各阀叶轴同步旋转达到控制阀门开度,调节管路流量。

ZKOX电动倾斜百叶阀主要零件材质

阀体

阀板

阀轴

驱动装置

Q235B

Q345

2Cr13\45#\304

成品件

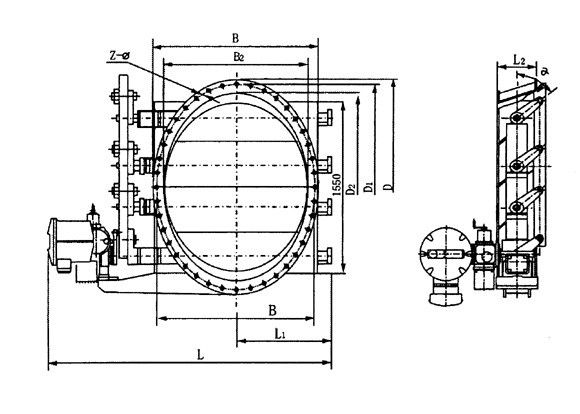

ZKOX电动倾斜百叶阀外形与安装尺寸:

DN

D

D12

D2

B

B1

B2

L

L1

L2

Z-Φ

α

1500

1990

1931

1831

1660

1600

1500

2450

935

340

42-22

45

1800

2377

2317

2197

1980

1921

1800

2800

1100

340

44-24

45

2000

2621

2561

2441

2180

2120

2000

2950

1200

400

44-24

45

2300

2987

2927

2807

2480

2420

2300

3510

1365

400

48-24

45

ZKOX电动倾斜百叶阀外形尺寸

/up_files/image/Article/2013/01/15/59153381.jpg

                                   ZKOX电动倾斜百叶阀订货须知

订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

感谢您光顾我们公司,如需了解更多请登录www.zjcz-v.com
