TPO蝶阀

产品说明

TPO蝶阀概述

TPO蝶阀供水泥工业或其他工业为工艺设计时采用,有TPO-13、TPO-14系列,规格符合天津水泥工业设计院编印的“水泥工艺设计手册”的要求。TPO 蝶阀普遍适用于建材、玻璃、矿山、电力、轻工、造纸等行业的通风、环保工程等管道系统中。 对管道中气体介质按不同需要调节流量大小和切断 。

TPO蝶阀结构特点:

TPO蝶阀 ,采用优质钢材焊接。具有重量轻、结构合理、耐磨损、流阻损失小、操作灵活、指示方位明确、维护方便、使用寿命长等优点。可实现任意角度安装。配用手动拉杆,开关轻松自如 , 任意调节阀门开度 , 是调节流量的理想设备。

TPO蝶阀性能参数:

公称压力

介质流速

泄漏率

适用温度

适用介质

0.05MPa

≤ 25 m/s

≤ 1.5%

≤ 300 ℃

空气、烟气、粉尘气体

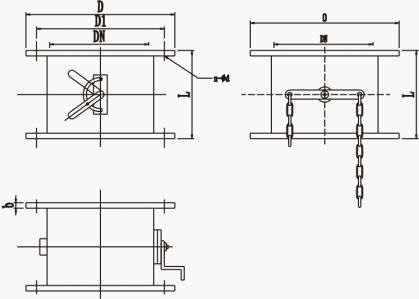

TPO蝶阀产品外形图

/up_files/image/Article/2013/01/15/56411051.jpg

    TPO蝶阀主要连接尺寸





D

H

b

D

D1

d1

n

重量

图号

250

180

2

330

295

14

8

13.9

TPO-13

300

180

2

400

355

18

12

19.1

TPO-13

350

210

2

450

405

18

12

21.3

TPO-13

400

240

2.5

500

455

18

12

24.5

TPO-13

450

270

2.5

550

505

18

12

27

TPO-13

550

270

3

600

555

18

16

31.3

TPO-13

600

330

3

650

605

18

16

34.5

TPO-13

650

360

3

700

705

18

16

39.5

TPO-13

700

390

3

750

755

18

16

47.5

TPO-13



TPO蝶阀订货须知

订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
