方形多叶蝶阀

产品说明

方形多叶蝶阀产品简介

方形多叶蝶阀是我公司的一种新型节能可靠的气流调节设备。方形多叶蝶阀适用于冶金、矿山、煤炭、建材、化工、电力等行业的风机进、出口及通风管道上,对管路中流量进行电动调节。

方形多叶蝶阀设计新颖、结构合理、重量轻、采用多轴多叶式、流阻小、流体均匀、启闭力小、转动灵活可靠方形多叶蝶阀配用Z型或ZA型电动装置,可单独操纵或远距离集中控制,是各种风管系统中理想的气流调节设备。

方形多叶蝶阀技术参数表

公称压力

漏风率

介质流速

适用温度

适用介质

0.05MPa

1.5%

≤30m/s

-20~300℃

空气、粉尘气体等

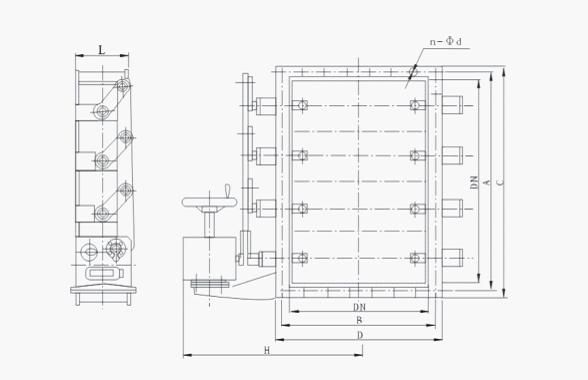

方形多叶蝶阀外形图

/up_files/image/Article/2013/01/15/58715561.jpg

                                                                                         方形多叶蝶阀外形尺寸表

A1×B1

A2×B2

A3×B3

L

n-d

X

Y

L1

L2

重量(kg)

128×92

182×148

160×126

160

14-Φ7

4

3

755

550

102

144×104

198×160

176×135

 160

 14-Φ7





767



108

160×115

214×171

192×150

 160

 14-Φ7





778



115

179×129

233×185

212×162

 160

 14-Φ7





792



118

202×145

258×204

236×180

 160

 14-Φ7





811



124

196×128

150×184

228×165

 160

 14-Φ7





791



122

221×144

175×200

252×177

 160

 14-Φ7





807



128

245×160

299×216

284×192

 160

 14-Φ7





823



132

274×179

328×235

305×212

 160

18-Φ7

5

4

842



143

309×202

365×261

340×236

 160







868



158

227×163

293×232

270×204

 160

14-Φ10

4

6

839



130

256×184

322×253

296×228

 160







860



134

288×207

354×276

330×252

 160

18-Φ10

5

4

883



154

方形多叶蝶阀订货须知

订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
