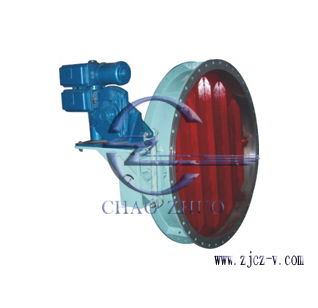

ZKJW高温蝶阀

产品说明

ZKJW高温蝶阀产品用途

高温蝶阀(高温烟道挡板)与手动蜗轮、蜗杆或气动。电动执行机构配套使用,广泛应用于石油、化工、水泥、电力余热锅炉系统、安装在高温烟气管道上,接受调节信号自动控制或切断。

ZKJW高温蝶阀产品特点

高温蝶阀(高温烟道挡板)阀体带衬里阀板和阀座,均采用OCr25Ni20,轴采用Cr18Ni9Ti耐热不锈钢制造。高温蝶阀(高温烟道挡板)具有高强度、耐磨、抗腐蚀等性能,结构上设有空气吹扫孔,使阀门在高温条件下有利于正常运行,减少积灰,使阀板不出现卡死现象、从而保证阀板开启灵活。

高温蝶阀(高温烟道挡板)根据用户的需要,高温蝶阀(烟道挡板)亦可设计制造成方形,上园下方形,以适用不同截面形状烟道的需要。烟道挡板配用手动执行机构(当直径φ≤900mm时配手轮机构),装有指针和0~90指示牌,以指示阀板开启程度。

ZKJW高温蝶阀技术参数:

公称压力

介质流速

泄漏率

适用温度

适用介质

0.1MPa

≤ 25 m/s

≤ 1.5%

≤ 1100 ℃

空气、烟气

ZKJW高温蝶阀型号示例
   手动操作   带衬里      气动操作   带衬里      电动操作   带衬里

/up_files/image/Article/2013/01/14/62270471.jpg

                                                                                                        ZKJW高温蝶阀主要外形连接尺寸

DN

D1

D

n-¢d

b

B

200

280

320

8-¢18

18

160

250

335

375

12-¢18

18

160

300

395

440

12-¢22

18

160

350

445

490

12-¢22

18

160

400

495

540

16-¢22

18

180

450

550

595

16-¢22

18

180

500

600

645

20-¢22

20

180

600

705

755

20-¢26

20

180

700

810

860

24-¢26

20

200

800

920

975

24-¢30

20

200

900

1020

1075

24-¢30

20

200

1000

1120

1175

28-¢30

20

200

1200

1320

1375

32-¢30

20

200

1400

1520

1575

36-¢30

20

200

1600

1730

1790

40-¢30

26

220

1800

1930

1990

44-¢30

26

220

2000

2130

2190

48-¢30

26

220

2200

2340

2405

52-¢33

30

220

2400

2540

2605

56-¢33

30

240

26000

2740

2805

60-¢33

30

240

2800

2960

3030

64-¢36

32

260

3000

3160

3230

68-¢36

32

260

ZKJW高温蝶阀订货须知

订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
