调节阀压电阀工作原理

    压电阀最早出现在20世纪90年代SIEMENS公司推出的SPIARTPS智能调节阀定位器中。它利用压电晶体的逆压电效应，在实际应用当中具有高抗震性、高可靠性、低功耗、节能等特点，完全能满足智能阀门定位器对电气—机械转换单元的要求。

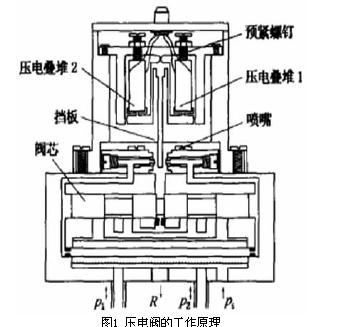

    图1是比较早期喷嘴挡板式压电阀的结构图，主要由挡板、压电叠堆及背压室组成。工作时，先给压电叠堆一定的初始电压。当给压电叠堆1增加电压，同时给压电叠堆2减少电压时，挡板将做逆时针转动；当给压电叠堆1减少电压，而同时给压电叠堆2增加电压时，挡板将做顺时针转动。这样就会因为电压的控制而改变挡板与左、右喷嘴之间的距离，从而达到输出口压力变化，实现对系统的有效控制。
