手链扇形盲板阀

产品说明

手链扇形盲板阀结构特点及用途

手链扇形盲板阀左阀体、右阀体、扇形盲板、丝杆螺母、不锈钢补偿器、两个蜗轮传动机构组成。它是通过三根丝杆连成一体,并把两个阀体分别固定在底座上,构成一个刚性结构体。右阀体与不锈钢补偿器连接在一起,左右阀体分别用三根两端带左右梯形螺纹的丝杆联接,将三根丝杆同时作正向(或反向)旋转,则左右阀体得到压紧(或分离)。三根丝杠中上面一根丝杆中间装有盲板,盲板绕该轴中心旋转。下面两根丝杠在同样的部位上安装有盲板定位块,盲板旋转时可以防止盲板漂移,避免密封胶圈擦伤。其中一根上装有蜗轮传动机构,实现松开夹紧阀体的目的。

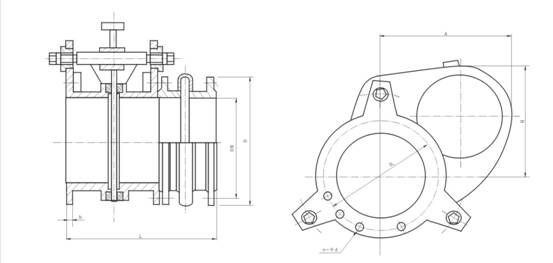

手链扇形盲板阀产品外形图

 /up_files/image/Article/2013/01/12/53637391.jpg



                                             手链扇形盲板阀主要外形连接尺寸

DN

L

D

D1

H

A

b

n-¢d

质量 kg

PN0.05

PN0.15

PN0.25

300

500

440

395

1200

480

22

12-23

240

265

290

350

500

490

445

1300

520

22

12-23

310

340

370

400

600

540

495

1400

580

22

16-23

350

385

410

450

600

595

550

1400

650

24

16-23

450

495

535

500

600

645

600

1480

800

24

16-23

540

590

640

600

600

755

705

1600

1000

24

20-26

650

710

780

700

600

860

810

1680

1050

26

24-26

820

900

980

800

800

975

920

1860

1129

26

24-30

1500

1650

1750

900

800

1075

1020

2055

1242

28

24-30

1800

1980

2180

1000

800

1175

1120

2240

1375

30

28-30

2100

2300

2500

1100

800

1275

1220

2425

1510

30

28-30

2300

2500

2750

1200

800

1375

1320

2620

1625

30

32-30

2600

2850

3100

1300

800

1475

1420

2760

1749

30

32-30

3000

3300

3600

1400

850

1575

1520

2960

1856

32

36-30

4170

4550

4950

1500

850

1690

1630

3105

1976

32

36-30

4400

4800

5250

1600

850

1790

1730

3300

2093

32

40-30

4750

5100

5600

1800

1100

1990

1930

3610

2335

32

44-30

5750

6220

6800

2000

1100

2190

2130

3960

2570

32

48-30

6750

7350

8000

手链扇形盲板阀订货须知

订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
