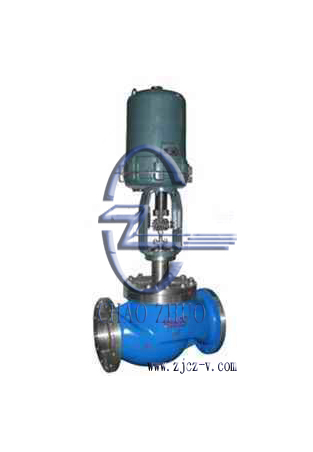

ZDLM电子式防爆套筒调节阀

产品说明

ZDLM电子式防爆套筒调节阀概述
ZDLM电子式防爆套筒调节阀是由3610L型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有电源及输入信号即可控制运转。调节机构采用平衡式阀塞结构，具有阀塞稳定性好，不易产生震动，噪音低，对温度敏感性小，允许使用压差较大等特点，适用于流量大、泄漏量要求不严格的场合。套筒调节切断阀采用了软密封或硬密封结构，特别适用于既要求调节又要求切断的场合。

ZDLM电子式防爆套筒调节阀技术参数和性能指标

套筒调节机构主要技术参数

公称通径mm			25	40	50	65	80	100	150	200	250	300
额定流量系数Kv			2、3.2、 5、8、10	16 25	25 40	40 63	63 100	100 155	250 370	400 580	630 900	1000 1300
公称压力MPa			1.6 、 6.4
行程mm			16	25		40			60		100
流量特性			直线、等百分比
介质温度ºC			-20～200(常温)；-40～450(中温)；-250～-60(低温)
法兰尺寸、型式			PN16：按JB78-59光滑式 PN64：按JB/T79.2-94凹式(常、中温) 按JB/T79.3-94榫槽式(低温)
阀体材质	公称压力 MPa	1.6	常温: HT200 ZG230-450 ZG1Cr18Ni9Ti
		6.4	常温: ZG230-450 ZG1Cr18Ni9Ti
			中温: ZG230-450 ZG1Cr18Ni9Ti
			低温: ZG1Cr18Ni9Ti

注：可为用户提供GB、ANSI、JPI、JIS、DIN等法兰结构型式，法兰距按用户需要确定。

电动执行机构与阀配组

公称通径 mm		25	40	50	65	80	100	150	200	250	300
配电动执行机构型号	ZDLM	361LSA-20 361LXA-20	361LSB-30 361LXB-30		361LSB-50 361LXB-50			361LSC-65		361LSC-99
	ZDLM2 ZDLM3	361LSB-30 361LXB-30	361LSB-50 361LXB-50		361LSC-65			361LSC-99		361LSC-160
动作速度mm/s	ZDLM	2.1	3.5		1.7			3.4		2.0
	ZDLM2 ZDLM3	3.5	1.7		3.4			2.0		1.0

3610L型直行程电子式电动执行机构主要技术参数

型号	额定输出力N	速度mm/s	技术参数
361LSA-20 361LXA-20	2000	2.1	电源：220V±10%V a.c. 　　 50Hz 输入信号：4-20mA d.c. 1-5V d.c. (信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4
361LSB-30 361LXB-30	3000	3.5
361LSB-50 361LXB-50	5000	1.7
361LSC-65	6500	3.4
361LSC-99	10000	2.0
361LSC-160	16000	1.0

ZDLM电子式防爆套筒调节阀性能指标

项目		指标值
基本误差 %		±2.5
回差 %		2.0
死区 %		3.0
始终点偏差 %		±2.5
额定行程偏差%		+2.5
允许泄漏量1/h	ZDLM型	1×10^-3×阀额定容量
	ZDLM2型	1×10^-5×阀额定容量
	ZDLM3型	1×10^-4×阀额定容量

ZDLM电子式防爆套筒调节阀允许压差

公称通径 mm		25	40	50	65	80	100	150	200	250	300
允许压差 MPa	ZDLM	6.4						3.6	2.7	2.6	2.1
允许压差 MPa	ZDLM2(M3)	6.4						5.5	4.1	3.2	2.4

ZDLM电子式防爆套筒调节阀外形尺寸

公通径(mm)			25	40	50	65	80	100	150	200	250	300
L(mm)	PN1.6MPa		184	222	254	276	298	352	451	600	720	820
	PN4.0MPa		197	235	267	292	317	368	473	600	760	850
	PN6.4MPa		210	251	286	311	337	394	508	650	800	870
H1(mm)			72	87	92	105	110	127	174	209	300	350
配PSL	H(mm)	普通型	750	765	767	845	857	875	1025	1045	1252	1545
	H(mm)	散热片型	900	930	937	1025	1042	1085	1285	1305	1805	1825
	D(mm)		176								225
	重量(KG)		23.5	33.5	40.5	69	84	112	189	262	415	635
配361L	H(mm)	普通型	513	650	652	770	782	800	1080	1125	1345	1365
	H(mm)	散热片型	663	815	822	950	967	1010	1340	1385	1625	1645
	D(mm)		225						310
	重量(KG)		31	49	56	84	99	127	242	315	463	683

ZDLM电子式防爆套筒调节阀订货须知
订货时应详细说明以下条件：
1.产品型号； 2.阀前后压力；3.公称通径及额定流量系数Kv; 4.介质种类和温度范围；5.流量特性； 6.电动执行器内是否带空间加热器；7.阀体材质； 8.电动执行器是否带过载保护装置；8.低温阀需注明使用温度或接管长度； 10.是否有其它特殊要求。
注：3610L系列电子式电动执行器和套筒调节阀分别接受单机订货。
