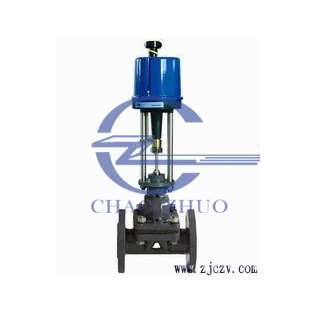

ZDSG型电动调节隔膜阀

产品说明

一、ZDSG型电动调节隔膜阀具有结构简单、流路阻小、流通力较同口径 的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用PSL系列电动执行机构组成。电动执行机构内有伺服系统，无需另配服放大器，有输入控制信号（4-20MA或1-5VDC）及单相电源即可控制运转，实现对压力、流 量、温度、液位等参数的调节。

城建、化工、冶金、石油、制药、食品、饮料、环保
三、ZDSG型电动调节隔膜阀主要技术参数
执行机构：PSL智能型直行程执行机构、3810电动执行机构，详细资料请参阅对应执行机构
电源：220V±10%50Hz
防护等级：IP65基本误差：±1.0%
死区：≤±1.0%回差：≤±1.0%
阀体公称通径：25~100mm公称压力：1.0MPa

公称通径（mm）
15
20
25
32
40
50
65
80
100
流量系数Kv
8
12
16
28
60
68
90
160
300
1.0
配用执行机构
PSL202
PSL 204
PSL 208
PSL 210
行程（mm）
10
16
25
40
允许压差MPa
1.0

ZDSG型电动调节隔膜阀阀体衬里和隔膜材料的组合

阀体材料
衬里材料
隔膜材料
使用温度
适用场合
铸铁
无
氯丁橡胶
0~+65℃
无腐蚀性介质，水及研磨剂；泥浆类介质
HT20-40
聚三氟氯乙烯
氟橡胶
-20~+150℃
铸不锈钢
ZG1Cr18Ni9Ti
无
氟橡胶
-20~+200℃
一般酸、碱有机溶剂介质

五、ZDSG型电动调节隔膜阀外形尺寸、重量 注：接管法兰标准：JB/T79.1-94

公称通径（mm）
H1（mm）
L（mm）
H（mm）
重量（Kg）
15
47.5
140
578
15.5
20
52.5
145
578
16.5
25
57.5
155
578
17.5
32
67.5
165
587
22
40
72.5
190
602
24
50
80
210
642
31
65
90
240
650
54
80
97.5
270
655
59
100
107.5
335
737
73

六、ZDSG型电动调节隔膜阀型号编制说明


Z
D
S
G
40
P
G
自控阀门
执行机构类型：
位移特征：
阀门结构：
公称压力：
阀体材质：
温度类型：

D：表示PS系列
S：表示直行程
表示隔膜阀
6：表示0.6MP
C：表示碳钢
G：表示中温型
常温省略

R：表示3810系列


10：表示1.0MP
P：表示不锈钢
铸铁省略


1.电动调节隔膜阀产品型号与名称 2.电动调节隔膜阀公称通径DN(mm) 3.电动调节隔膜阀公称压力 4.电动调节隔膜阀流量特性 5.电动调节隔膜阀阀体材质 6.电动调节隔膜阀额定流量系数
7.电动调节隔膜阀介质种类和温度范围 8.电动调节隔膜阀阀前后压力(压差) 9.电动调节隔膜阀电源电压和控制信号 10.电动调节隔膜阀其它特殊要求
