自动煤气水封逆止阀

产品说明

自动煤气水封逆止阀
   自动煤气水封逆止阀,属各种冶炼电炉尾气回收处理控制装置领域,它由溢流管、阀体、水封罩、阀轴、排污管、进水管、驱动装置及平衡重锤等组成,它是采用水封罩里的水将进气口和出气口分开,使水封高度所产生的压力等于进气口气的压力,而达到完全隔离气源,解决了现有水封阀门隔离气源不彻底,阀门开启、关闭时力矩大,速度慢的问题。广泛适用于煤气、废气、有毒气体等回收管道系统中使用,广泛适用于冶炼电炉在冶炼过程中,对有毒气体的尾气进行回收的各系统。

一、自动煤气水封逆止阀用途
    自动煤气水封逆止阀消化吸收国外先进技术基础上,自行研制开发的新一代产品,适用于转炉烟气净化与煤气回收系统中,作为与气动三通煤气切换阀连锁的关键设备,安装于三通煤气切换阀之后煤气柜之前,以防止三通煤气切换阀关闭不严时煤气经三通阀倒流入风机。

二、自动煤气水封逆止阀 阀门主要性能参数

公称通径:800-1800
公称压力 :0.01 Mpa
壳体试验压力: 0.015
密封试验压力: 0.007
煤气柜工作压力 :≤0.003,≤0.005
适用温度 :≤120 ℃
启闭时间 :≤15S(或按用户要求定) S
适用介质 转炉煤气等

三、自动煤气水封逆止阀结构特点
1、 自动煤气水封逆止阀主要由阀体、回转盖、阀轴、气动装置及注水装置、溢流装置、水位控制装置、加热与保温装置等组成。
2、采用全封闭外壳,操作时介质不向外泄漏,避免环境污染。
3、在全开位置时,介质通过阀门时的流阻接近为零,在阀门处于关阀位置时,靠水封实现煤气的自动逆止和可靠隔断。
4、具有自动补水功能,使水位始终保持在高、低水位之间,且具有高、低、极限低水位状态显示及极限低水位报警装置。
5、 能实现远传和就地控制,并可以实现计算机接口。
6、 在转炉烟气净化与煤气回收系统中,与气动三通煤气切换阀和气动旁通煤气切断阀共用一套控制柜,实现系统联锁自动运行。

四、自动煤气水封逆止阀主要零件材料
零件名称 阀体、回转盖、浸没管 阀轴 填料
材料 碳钢 不锈钢 特种橡胶

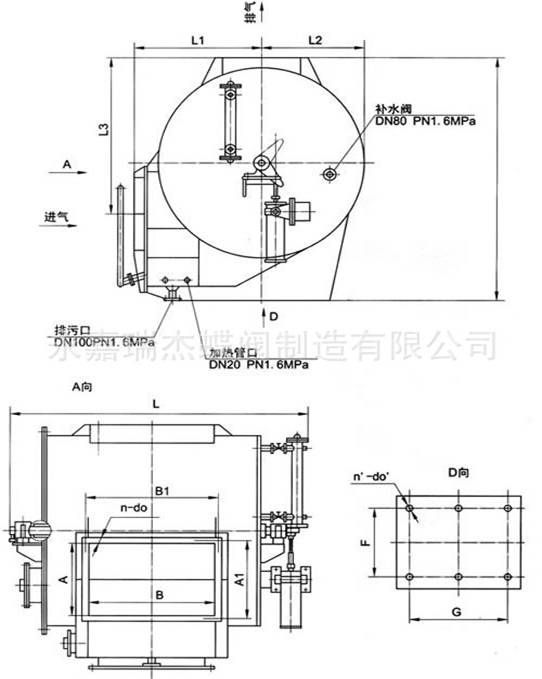

五、自动煤气水封逆止阀结构简图

/up_files/image/Article/2013/02/28/55606921.jpg
