调节阀电－气转换器＋气动阀门定位器保护方案

    本方案主要由气动调节阀、模拟气动阀门定位器、电－气转换器、气动保位阀、阀位信号返回器等组成。其工作原理如下：

     1、断气源：当控制系统气源故障（失气）时，用于控制气源丢失的气动保位阀自动关闭，将定位器的输出信号压力锁定在气动调节阀的膜室内，输出信号压力与调节阀弹簧产生的反力相平衡，气动调节阀的阀位保持在故障位置。该保位阀应设定在略低于气源的最小值时启动。

     2、断信号：当控制系统信号故障（失信号）时，电－气转换器的输出信号压力同步丢失，用于控制信号丢失的气动保位阀自动关闭，将定位器的输出信号压力锁定在气动调节阀的膜室内，输出信号压力与调节阀弹簧产生的反力相平衡，气动调节阀的阀位保持在故障位置。该保位阀应设定在略低于输入信号的最小值时启动。

     由于本方案没有电源，故无断电源保护。

     位置反馈信号由阀位信号返回器给出。

     本方案的优点：无需电源保护，只实现两断保护即可，可用于防爆要求严格的场合。

     本方案的缺点：断信号保护时，有极短时的滞后，配用附件较多，安装、调试比方案（一）复杂一些，阀位反馈需另配阀位信号返回器，在配用手轮的情况下，比较复杂。

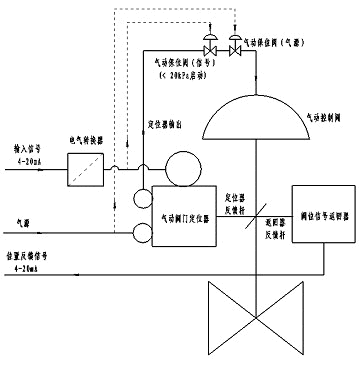

      方案图
