气动调节阀粘滞模型的描述函数分析

发布时间:13-07-16 关注次数:

        一般情况下,当气动调节阀粘滞非线性模型的输入为正弦信号u(t)=Asinωt时,非线性模型的输出是非正弦周期信号。用N(A,ω)表示调节阀非线性模型的描述函数,并设图1所示的控制系统具有零参考输入,则有:
     (1)

        式中,y表示系统输出,C(jω)表示控制器的频域特性,P(jω)表示过程对象的频域特性,A和ω分别表示非线性模型正弦输入信号的振幅和角频率。

  设G=CP且当y≠0,并且对于大多数非线性结构包括本文所使用的双参数粘滞模型,其描述函数并不受输入信号u频率ω的影响。所以有:

        (2)

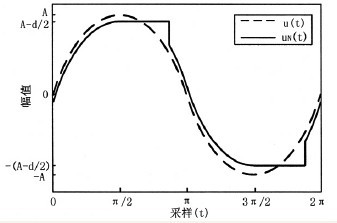

        出现粘滞故障的气动调节阀在正弦输入u(t)=Asinωt时,其输出如图3所示。图3中d表示S-J。


        图3 粘滞故障时调节阀在正弦输入u(t)时的输出uN(t)示意图

  图3中,调节阀粘滞模型的输出表达式可写成:

样 (3)

  所以有:

气动调节阀粘滞特性的参数辨识

  (4) 式中
