调节阀与管道结合的工作流量特性

         调节阀与管道串联系统的总压差Δps等于管道系统（除调节阀外的全部设备和管道）的压差ΔpΣ与调节阀的压差Δpv之和：

       从调节阀的流量方程可知，通过调节阀的流量q与流量系数Kv有关，而流量系数又随阀门开度而变化。根据调节阀压差的变化规律，最终可推算出相对流量与相对位移的关系式，即调节阀的工作流量特性。qmax表示管道阻力等于零时调节阀全开流量，q100表示存在管道阻力时调节阀的全开流量，则有：

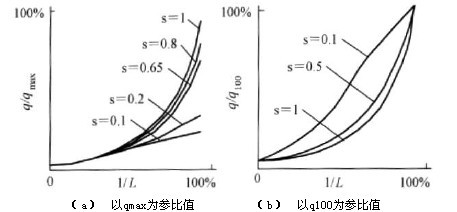

       式中s为系统中阀的压降比，也称阀阻比，s值越大，调节阀上的压差损失越大；s值越小，畸变越严重。为了保证调节质量，需选用具有恰当s值和流量特性的调节阀。以理想流量特性为等百分比特性的调节阀为例，可得不同s值时，调节阀的工作特性畸变情况.
