气动调节阀组成

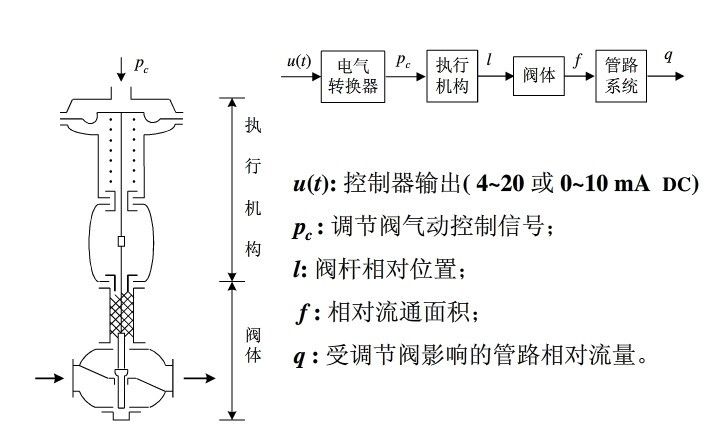

气动调节阀由执行机构和阀两部分组成
执行机构：按照控制信号的大小产生相应的输出力，带动阀杆移动。
阀：直接与介质接触，通过改变阀芯与阀座间的节流面积调节流体介质的流量
气动执行机构
气动执行机构有薄膜式和活塞式两种，常见的气动执行机构均为薄膜式，它的结构简单，价廉，输出行程小。
气动薄膜式执行机构作用型式：

正作用：信号压力增加时，推杆向下移动（ZMA）
反作用：信号压力增大时，推杆向上移动（ZMB）
执行机构作用：将气压p--→阀杆位移L
