BX44W三通保温旋塞阀

产品说明

BX44W三通保温旋塞阀又三通称夹套旋塞阀,是在普通三通旋塞阀的基础上,在旋塞阀阀体外部焊装金属夹套。在阀体两测装有夹套接口,可涵入蒸气或其它过热气体,以保护阀内介质不会在常温下凝固或结晶。同一规格口径的情况下,保温旋塞阀的连接尺寸要比普通旋塞阀大一到两个规格。BX44W三通保温旋塞阀主要用于石油、化工、冶金、制药等各类系统。



BX44W三通保温旋塞阀主要性能规范

型号

公称压力
PN(MPa)

试验压力PS(MPa)

工作压力
P(MPa)

适用介质

工作温度
(℃)

壳体

密封

BX44W-1.0P

1.0

1.5

1.1

1.0

硝酸类等

≤250

BX44W-1.0C

1.0

1.5

1.1

1.0

非腐蚀、弱腐蚀

≤200

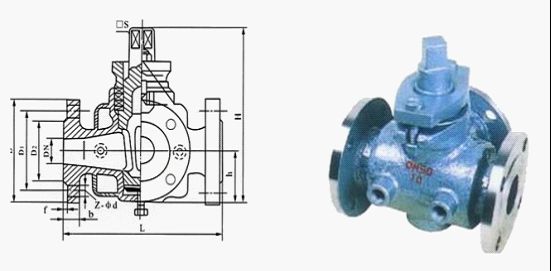

BX44W三通保温旋塞阀主要尺寸

口径(DN)

L

D

D1

D2

z-φd

20

145

150

105

75

55

4╳14

25

145

160

115

85

65

4╳14

32

165

190

135

100

78

4╳18

40

180

200

145

110

85

4╳18

50

200

220

160

125

100

4╳18

65

220

280

180

145

120

4╳18

80

250

300

195

160

135

4╳18

100

300

340

215

180

155

8╳18

125

350

245

210

185

8╳18

150

400

280

240

210

8╳23

200

450

335

295

265

8╳23

250

530

390

350

320

12╳23

300

580

440

400

368

12╳23


BX44W三通保温旋塞阀主要材料

零件名称

阀体、塞子

填料

BX44W-1.0P
BX44W-1.0R

不锈钢

石墨盘根+304

BX44W-1.0C

铸钢
