ZPM型铸铁拍门

产品说明

ZPM型铸铁拍门概述

拍门(止回阀),多用于给水排水和污水处理工程的各种管道和水渠道。用以溢流或止回介质。也可用作各种竖井盖。

ZPM型铸铁拍门主要性能参数

型号规格

PM-1

公称压力

0.1Mpa

壳休试验压力

0.15Mpa

密封试验压力

0.11Mpa

适用温度(℃)

≤80

适用介质

水、污水、海水、河水

拍门盖开角

>60°

ZPM型铸铁拍门主要零部件材料

零件名称

阀体

阀盖

铰链

密封圈

材料

HT200

HT200

不锈钢

橡胶

ZPM型铸铁拍门结构特点

该拍门系由体,盖及铰链构件组成。其启闭力来水源压力,不需要人工操作。该拍门内的水压大于拍门外侧压力,则开启:反之则关闭,以达到溢流和止回的作用。

ZPM型铸铁拍门主要外形连接尺寸

DN

L

D

D1

b

n-d

H

质量

500

300

670

620

34

20-25

330

195

600

350

780

725

36

20-30

385

586

700

440

895

840

40

24-30

445

395

800

440

1010

950

44

25-32

500

425

900

450

1110

1050

46

28-34

550

546

1000

450

1220

1160

50

28-34

605

948

1100

500

1320

1260

52

32-34

655

770

1200

500

1450

1380

56

32-34

720

816

1400

600

1675

1590

62

32-41

830

977

1500

600

1775

1690

65

40-48

880

1446

1600

700

1915

1820

68

40-54

9510

2087

1800

750

2115

2020

72

44-54

1050

2710

2000

800

2325

2230

74

48-54

1160

3550

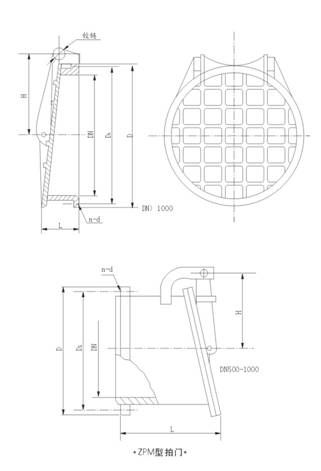

ZPM型铸铁拍门外形图

/up_files/image/Article/2013/01/10/47133501.jpg



ZPM型铸铁拍门订货须知

订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
