气动衬胶隔膜阀

您的位置:超卓阀门 >>气动衬胶隔膜阀 >> 气动衬胶隔膜阀G6B41J
关注次数:

气动衬胶隔膜阀G6B41J

产品说明

气动衬胶隔膜阀G6B41J概述

气动衬胶隔膜阀G6B41J隔膜阀和气动执行机构两部分组成,它以压缩空气为动力,实与对工艺管道中流体介质流量的调节。由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑,故气动薄膜隔膜阀具有阴力小,流量大、无外漏和方便可靠、防火防爆的优点,广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维以及有毒和不充许污染的介质的流量调节
气动衬胶隔膜阀G6B41J的关闭与开启是通过来自管路的压力作用于增强橡胶隔膜实现的。当压力介质进入阀门控制腔,隔膜下压,关闭阀门通道,当控制腔压力排向大气或下游管道,隔膜上升,阀门通道被打开。阀门没有阀杆、密封垫、定向座等,通道中运动的唯一部件就是隔膜,所以不存在锈蚀及抱死现象,具有更高的稳定性。多种结构形式及控制形式,可适用于多种的流体控制需要。

气动衬胶隔膜阀G6B41J主要参数

空气驱动

压缩空气 4-6bar

公称通经

15-200mm

公称压力

1.0Mpa

使用温度

-10℃~60℃

连接方式

法兰

阀体材质

铸铁、铸钢

膜片材质

PTFE、EPDM

适用介质

各种水处理

执行器

铝合金

安装方向

任意角度

可选附件

限位开关、定位器、电磁阀、减压阀

/up_files/image/Article/2012/12/28/50210491.jpg

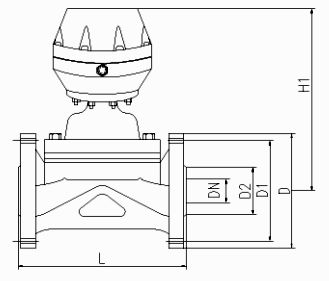

气动衬胶隔膜阀G6B41J外形尺寸

公称通径 (DN)

H1 (高)

外形尺寸

D1 ( 法兰外径)

D (法兰螺孔中径)

L (阀体长度)

n (法兰螺孔数量)

C ( 螺孔大小)

B (法兰厚度)

15

125

65

95

125

4

14

14

20

130

75

105

135

4

14

16

25

145

85

115

145

4

14

16

32

180

100

135

160

4

18

16

40

220

110

145

180

4

18

16

50

250

125

160

210

4

18

18

65

280

145

180

250

4

18

22

80

340

160

195

300

4

18

25

100

370

180

215

350

8

18

25

125

420

210

245

400

8

18

30

150

480

240

280

460

8

23

30

200

625

295

335

570

8

23

35



气动衬胶隔膜阀G6B41J订货须知

订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

感谢您光顾我们公司,如需了解更多请登录www.zjcz-v.com
