JY41W氧气专用截止阀
JY41W氧气专用截止阀产品用途
JY41W氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有最佳的防爆阻燃性能，消除了氧气管路上的不安全因素。
JY41W氧气专用截止阀产品特点
1、防燃阻火：主要部件的材质为铜合金，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花。因此，本阀具有最佳的防燃阻火性能
2、安全可靠：本阀带有防尘、防水、防油污装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料材质为聚四氟乙烯，可确保使用时安全可靠
JY41W氧气专用截止阀压力试验
|
公称压力 |
强度试验 |
水密封试验 |
上密封试验 |
气密封试验 |
|
2.5 |
3.8 |
2.8 |
2.8 |
0.6 |
|
4.0 |
6.0 |
4.4 |
4.4 |
JY41W氧气专用截止阀主要零件材料及性能
|
体盖 |
阀杆 |
阀瓣 |
密封面 |
垫片 |
填料 |
工作温度 |
适用介质 |
|
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni19Ti |
STL本体材质 |
PTFE |
PTFE |
常温 |
|
|
ZCrZn16S14 |
JY41W氧气专用截止阀规格主要尺寸
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
凸面法兰 |
25 |
160 |
115 |
85 |
65 |
14 |
4-φ14 |
305 |
160 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-φ14 |
316 |
160 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-φ14 |
328 |
180 |
|
|
50 |
230 |
160 |
125 |
100 |
16 |
4-φ14 |
356 |
200 |
|
|
65 |
290 |
180 |
145 |
120 |
18 |
4-φ14 |
389 |
280 |
|
|
80 |
310 |
195 |
160 |
135 |
20 |
4-φ14 |
400 |
280 |
|
|
100 |
350 |
215 |
180 |
155 |
20 |
4-φ14 |
460 |
320 |
|
|
125 |
400 |
245 |
210 |
185 |
22 |
4-φ14 |
528 |
320 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
4-φ14 |
668 |
450 |
|
|
200 |
600 |
335 |
295 |
265 |
26 |
4-φ14 |
795 |
500 |
|
|
250 |
650 |
405 |
355 |
320 |
30 |
4-φ14 |
910 |
560 |
|
|
300 |
750 |
460 |
410 |
375 |
30 |
4-φ14 |
1200 |
640 |
|
|
350 |
850 |
520 |
470 |
435 |
34 |
4-φ14 |
1290 |
720 |
|
|
400 |
950 |
580 |
525 |
485 |
36 |
4-φ14 |
1560 |
800 |

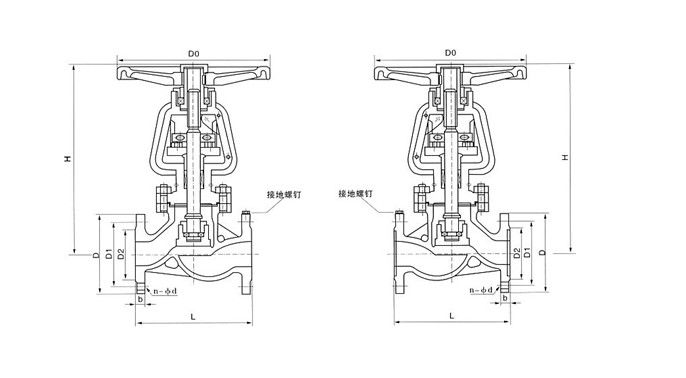

JY41W氧气专用截止阀结构图
JY41W氧气专用截止阀作为冶金工业中输送氧气管路上的启闭装置，较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品，所以必需防泄漏，防静电，防火花，以避免发生事故。在结构上，设计为：阀瓣启闭时阀杆只升降而不转动，有效地降低了密封副磨损、填料磨损和上密封磨损；侧法兰上装有接地螺钉，避免产生静电火花；阀杆外露部分用有机玻璃密闭封盖，用以防尘防油。技术参数 阀体材质 1Cr18Ni9Ti 公称压力PN(MPa) 2.5 公称通径DN(mm) 15-400 性能描述 特点 具有密封性能好，操作轻便灵活，安全可靠，使用寿命长等优点。
