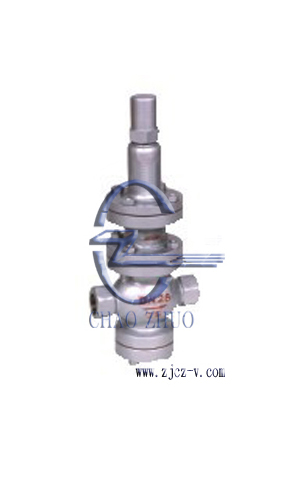

Y13H内螺纹蒸汽减压阀
产品说明
Y13H内螺纹蒸汽减压阀结构特点和用处：
减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
蒸汽减压阀主要用于蒸汽管路，起减压稳压作用。
Y13H内螺纹蒸汽减压阀性能指标：
|
公称压力（MPa） |
1.6 |
2.5 |
|
壳体试验压力（MPa） |
2.4 |
3.75 |
|
密封试验压力（MPa） |
1.6 |
2.5 |
|
最高进口压力（MPa） |
1.6 |
2.5 |
|
出口压力范围（MPa） |
0.1-1.0 |
0.1-1.6 |
|
压力特性偏差（MPa） |
GB12246-1989 |
|
|
流量特性偏差（MPa） |
GB12246-1989 |
|
|
最小压差（MPa） |
0.15 |
0.15 |
|
GB12245-1989 |
||
*：壳体试验不包括膜片、阀盖。
Y13H内螺纹蒸汽减压阀流量系数（Cv）：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
Y13H内螺纹蒸汽减压阀主要零件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 阀盘 |
2Cr13 |
|
缸套 |
2Cr13/25（镀硬铬） |
|
活塞 |
2Cr13/铜合金 |
|
活塞环 |
合金铸铁 |
|
导阀座 导阀杆 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
主阀弹簧 |
50CrVA |
|
50CrVA |
|
|
调节弹簧 |
60Si2Mn |

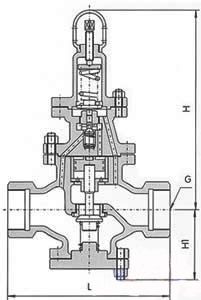

Y13H内螺纹蒸汽减压阀连接尺寸：
|
公称通径DN |
G |
L |
H |
Hl |
|
15 |
1/2" |
140 |
295 |
90 |
|
20 |
3-4" |
140 |
330 |
98 |
|
25 |
1" |
160 |
330 |
110 |
|
32 |
1-1/4" |
180 |
330 |
110 |
|
40 |
1-1/4" |
200 |
345 |
125 |
|
50 |
2" |
230 |
345 |
125 |
