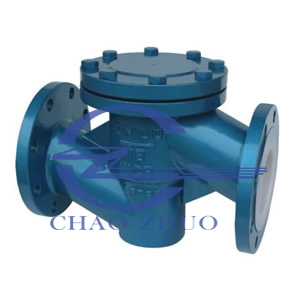

H41F46升降式止回阀
H41F46升降式止回阀主要型号有：全衬里H44F46与H74F46单瓣旋启式系列和H76F46型双瓣旋启式系列，它们的结构形式为：阀瓣都是围绕阀座外的（销）轴、镶嵌在阀体与阀盖之间形成的特殊凹槽内、启闭灵活，密封可靠，另外，H72F46和H76F46型止回阀的特点是：除了阀体，阀瓣外，复位弹簧也全部包衬了耐腐蚀的氟塑料，设计合理的弹簧，使阀瓣在低压区内也能产生足够的密封比压，保证阀门在低压力区密封的可靠性。
H41F46升降式止回阀主要型号有全衬里H40F46型，H42F46和H72F46升降立式止回阀，其中H40F46是一种新型结构，阀瓣为半球型，它们共同特点是衬氟阀瓣沿阀体通路轴线做升降运动。
设计规范
遵循GB 13932/GB122235/GB12236/JB/T8937/APl594标准.
|
设计规范 |
结构长度 |
连接法兰 |
实验与检验 |
产品标识 |
供货规范 |
|
GB/T12235 |
GB/T 12221 |
JB/T 78;JB/T 79 |
GB/T 13927 |
GB/T 12220 |
JB/T 7928 |
H41F46升降式止回阀主要零件材料
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
阀体/端盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
阀瓣/阀杆 |
35 |
1Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2 Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
衬里/阀座 |
PTFE（F 4）、PCTFE（F 3）、FEP（F 46）、PFA（可溶性F 4） |
|||||
|
4 |
紧固螺母 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
|
5 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
|
公称通径 |
标准值 |
参考值 |
|||||||||
|
DN(mm) |
NPS |
L |
D |
D 1 |
D 2 |
f |
b |
Z- φ d |
B |
H |
WT(Kg) |
