CJPA 2000智能阀门定位器

产品说明

CJPA 2000智能阀门定位器部分参数

定位器所有参数列表

CJPA  2000

参数名以印刷文本和显示方式表示,在“功能”专栏中,对参数功能作了简单描述,

同时还表示了各参数值,物理单位和出厂设定的参数值。

1.YFCT

执行机构

执行机构选用:直行程执行机构(WAY)

                           角行程执行机构(TURN)

YFCT=WAY.则由于线性转换为角位移产生的非线性通过定位器得以补偿。

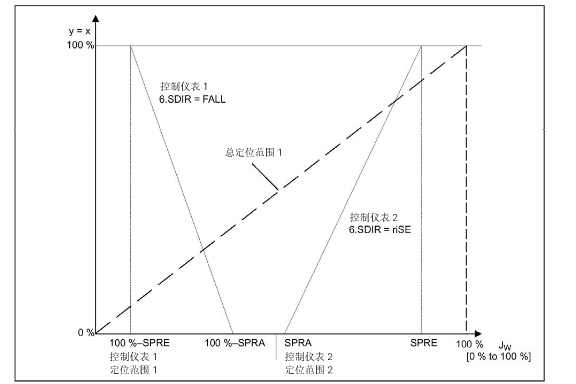

                           图1  具有两台仪表的分程操作一例



                      快开等百分比      n1-13     (12SFCT=1-33)

                     快开等百分比      n1-50      (12SFCT=1-50)

                    设定值转折点只有当12SFCT=FREE时才能输入

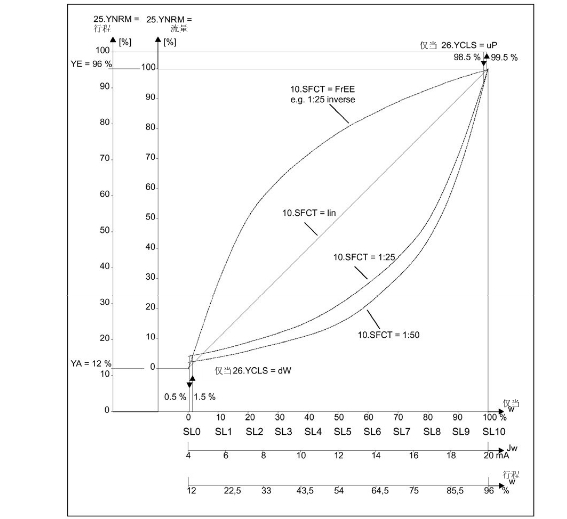

                  图2  设定值特性,常规的操作变量和关闭功能

DEBA

          控制器死区

         当deba=auto时,死区通常符合自动模式下控制回路的要求,如果,一步步增加检测死区范围产生了控制,

        减少振荡用改变时间判据来取得在对其他分程控制时使用死区,设置通常为常数。

YDIR

         行程方向显示

         用于设置显示动作方(增加或减少)。

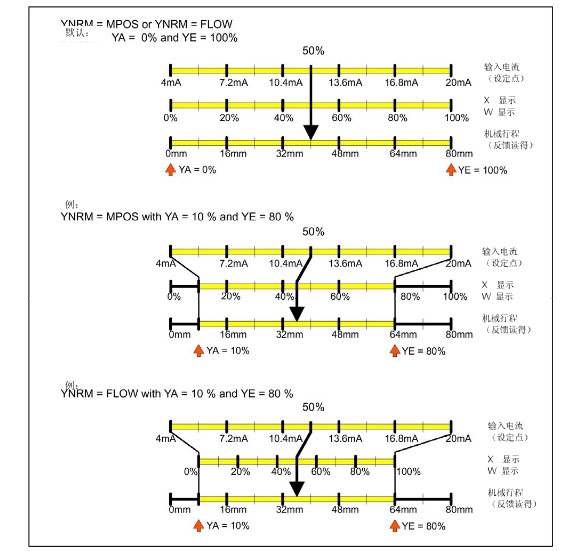

 图3 如图所示为80mm的直行程执行机构,标准行程和YA及YE之关系。

B1N1

           B1N1或B1N2=ON或-ON

           如果逻辑ORED具有其它信号,则来自外部设备的2进制信号

          B1N1=bloc1

           不能进行操作级别的组态,故不能进行再设置工作

          B1N2=bloc2

          如执行BE1则手动模式,增加操作级别组态

         B1N1或B1N2=up或down(触点开启)或-up或-down(触点闭合)

         当2进制输入保持触点动作时,执行机构动作,直行程执行机构动作至上一级或下一级停止

         B1N1或B1N2=stop或-stop

         当2进制输入动作,压电阀锁定并且执行机构停在最终位置。

         B1N1=OFF

         当P手操作时,如果二进制输入1的动作通过9和10端子间的跳线,

       “NO1NT ”和输入电流乘以100的数值被交替地显示在显示屏的下一排上。

PRST

         预设置

          出厂设置的复位和再设置初始化


        注意

       在预设置之后,定位器必须进行重新初始化,全部维护参数等经计算的要重新设置
