Z644TC耐磨陶瓷进料阀

产品说明

Z644TC耐磨陶瓷进料阀

本阀参照Armstrong技术,关闭后任何方向全方位密封。本阀主要适用于火电厂干灰系统灰、渣的透气平衡启闭之用,也适用于矿山、石灰厂、水泥厂等有磨损、腐蚀的粉尘介质的透气平衡启闭。本阀门具有密封性能好,耐高温,耐磨性强,启闭灵活,无卡灰及积灰现象,使用寿命长等优点。


 Z644TC耐磨陶瓷进料阀◎工作原理
   当气源从上进气口通入时,气缸杆带动阀板向下运动,阀门关闭。当气源从下进气口通入时话,气缸杆带动阀板向上运动,阀门开启。阀板与密封环之间加载弹簧,弹簧力始终使阀板压向密封环,又容许阀板在垂直上下方向移动,这有助于补偿阀门零件的热胀冷缩,并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭过程中,阀板能产生自转,使得密封面之间产生研磨、抛光作用,而且由于阀体对通道偏心,在开启排卸物料时,会产生涡流,形成的物料旋涡会自行清扫阀门内腔,所有的这些特点,使得这种阀门具有超长的使用寿命,为您的系统安全运行了可靠的保证。

  Z644TC耐磨陶瓷进料阀◎技术参数
公称压力:1.0MPa
强度试验:1.5MPa
介质温度:<450℃
密封试验:1.1MPa

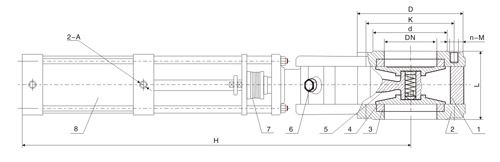

Z644TC耐磨陶瓷进料阀◎主要零部件材料及名称
序号 名称 材料
1 阀体 球墨铸铁
2 侧阀体 球墨铸铁
3 密封环 耐热钢+硬质合金
4 阀板 耐热钢+硬质合金
5 连接件 铸钢
6 堵头 45#钢
7 碟簧 60Si2MnA
8 气动执行机构 铝制气缸

阀门订货须知:

1. 阀门类型/产品名称、型号规格

2. 阀门公称通径

3. 阀门最大操作压力

4. 阀门最高使用温度

5. 产品应用工况、介质成分

6. 端部连接形式与法兰标准

7. 阀门驱动方式

8.额定流量系数

9. 零件材料或其他要求
