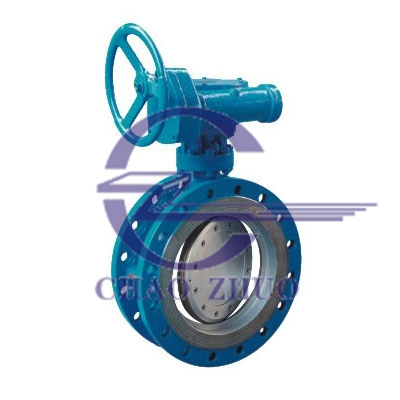

D343H双偏心蝶阀

产品说明

D343H、D343Y 型 PN6~PN40 双偏心四氟密封蝶阀安装在石油、化工、食品、医药、轻纺、造纸、水电、船舶、供排水、冶炼等系统中,在一切具有腐蚀性、非腐蚀性的气体、液体、半流体及固体粉未管线和容器上作为调节和截流使用,可在任意位置安装。
主要外形和连接尺寸


公称通径
DN(mm)
尺寸 (mm)
L 1.0MPa 1.6MPa
D D1 Z-Φd D D1 Z-Φd
50 108 165 125 4-18 165 125 4-18
65 112 185 145 4-18 185 145 4-18
80 114 200 160 8-18 200 160 8-18
100 127 220 180 8-18 220 180 8-18
125 140 250 210 8-18 250 210 8-18
150 140 285 240 8-22 285 240 8-22
200 152 340 295 8-22 340 295 12-22
250 165 395 350 12-22 405 355 12-26
300 178 445 400 12-22 460 410 12-26
350 190 505 460 16-22 520 470 16-26
400 216 565 515 16-26 580 525 16-30
450 222 615 565 20-26 640 585 20-30
500 229 670 620 20-26 710 650 20-33
600 267 780 725 20-30 840 770 20-36
700 292 895 840 24-30 910 840 24-36
800 318 1015 950 24-33 1025 950 24-39
