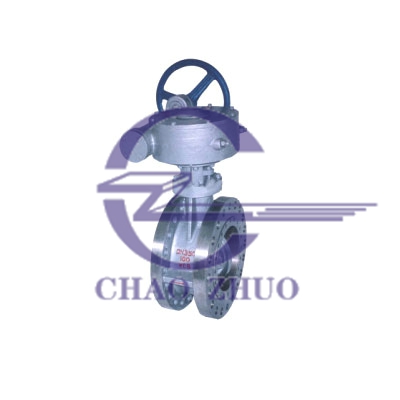

D343H型手动蝶阀

产品说明

D343H型手动蝶阀

1、金属硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小
5、金属硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用

D343H型手动蝶阀【执行标准】
设计规范:GB/T 12238
结构长度:GB/T 12221
法兰连接:GB/T 9113
试验与检验:GB/T 13927
产品标识:GB/T 12220

D343H型手动蝶阀【性能参数】
型号 D343H-10
D343H-16
D343H-25
D343H-40 D343H-10P
D343H-16P
D343H-25P
D343H-40P D343H-10R
D343H-16R
D343H-25R
D343H-40R
工作压力(MPa) 1.0~4.0
适用温度(℃) ≤425 ≤200
适用介质 水、油或非腐蚀性介质 硝酸类介质 醋酸类介质
材料 阀体、蝶板 WCB CF8/304 CF3M/316L
阀杆 2Cr13 304 316L
阀体密封面 堆焊 507 - -
蝶板密封面 304+柔性石墨 304+PTFE 304+PTFE
填料 柔性石墨 PTFE PTFE

Dt3/6/43H-40C.P.R.V系列法兰式弹性金属金属硬密封蝶阀主要外形和连接尺寸

公称通径 结构长度
(标准值) 外形尺寸(参考值 ) 连接尺寸(标准值)
L H Dt343H Dt643H Dt943H PN4.0MPa
毫米 英寸 短 长 H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d
50 2 108 150 112 350 180 200 530 250 255 165 125 4-18
65 2 1/2 112 170 115 370 180 200 625 355 92 550 250 255 185 145 8-18
80 3 114 180 120 380 180 200 625 355 92 565 250 255 200 160 8-18
100 4 127 190 138 420 180 200 645 355 92 600 250 255 235 190 8-22
125 5 140 200 164 460 180 200 675 550 138 640 250 255 270 220 8-26
150 6 140 210 175 555 270 280 715 550 138 705 300 315 300 250 8-26
200 8 152 230 208 605 270 280 800 550 138 775 300 315 375 320 12-30
250 10 165 250 243 680 270 280 850 550 138 945 300 315 450 385 12-33
300 12 178 270 283 800 380 420 925 450 220 1070 300 315 515 450 16-33
350 14 190 290 310 830 380 420 1035 450 220 1140 300 315 580 510 16-36
400 6 216 310 350 915 450 470 1070 650 280 1210 300 315 660 585 16-39
450 8 222 330 380 960 480 490 1190 650 280 1335 575 714 685 610 20-39
500 20 229 350 410 1020 480 490 1415 575 714 755 670 20-42
