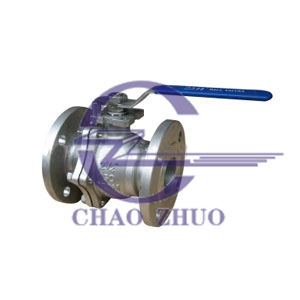

Q41FH系列球阀

产品说明

产品型号∶Q41F/H、Q47F/H








性能规范

公称压力
Nominal pressure
1.6 2.5 4.0 6.4
壳体试验压力
Shell test pressure
2.4 3.8 6.0 9.6
密封试验(液)
Seal test
1.8 2.8 4.4 7.0
密封试验(气)
Sealtest
0.5~0.7
适用介质
Applicable medium
     C             P       R
 水、油品、蒸汽 硝酸类   醋酸类
Water,oil,steam,Nitric acid Acetic acid
适用温度
Applicable temperature
≤200℃

结构长度Face to FACE:gb1221、ANSI B16.10
法兰标准Flange standard:JBT9、ANSI B16.5
检验和试验Nspeetion and test:ZBJ16006、API598

主要尺寸及重量

公称通径DN
Nominal diameter
公称压力(MPa)
Nominal pressure
L W H D D1 D2 b f z-d 重量(kg)
Weight
系列1 系列2
15 1.6 130 108 130 59 95 65 45 14 2 4-14 2.3
20   140 117 130 63 105 75 55 14 2 4-14 3.0
25   150 127 160 75 115 85 65 14 2 4-14 4.5
32   165 140 160 85 135 100 78 16 2 4-18 5.7
40   180 165 230 95 145 110 85 16 3 4-18 7.0
50   200 178 230 107 160 125 100 16 3 4-18 9.5
65   220 190 400 142 180 145 120 18 3 4-18 15
80   250 203 400 152 195 160 135 20 3 8-18 19
100   280 305 700 178 215 180 155 20 3 8-18 33
125   320 356 1100 252 245 210 185 22 3 8-18 58
150   360 394 1100 272 280 240 210 24 3 8-23 93
200   400 457 1500 342 335 295 265 26 3 12-23 160
200   457 - 398 335 295 265 26 3 12-23 180
250   533 - 495 405 355 320 30 3 12-25 240
300   610 - 580 460 410 375 30 3 12-25 390
350   688 - 625 520 470 435 34 4 16-25 510
400   762 - 720 580 525 485 36 4 16-30 750
500   914 - 840 705 650 608 44 4 20-34 1190
600   1067 - 1050 800 770 718 48 5 20-41 2100
700   1245 - 1150 910 840 788 50 5 24-41 3000
15 2.5 130 140 130 59 95 65 45 16 2 4-14 2.5
20   140 152 130 63 105 75 55 16 2 4-14 3.5
25   150 165 160 75 115 85 65 16 2 4-14 5.4
32   165 180 160 95 135 100 78 18 2 4-18 5.8
40   180 190 230 95 145 110 85 18 3 4-18 8.4
50   200 216 230 107 160 125 100 20 3 4-18 11.4
65   220 241 400 142 180 145 120 22 3 8-18 18.0
80   250 283 400 152 195 160 135 22 3 8-18 22.8
100   320 305 700 178 230 190 160 24 3 8-23 39.6
125   400 381 1100 252 270 220 188 28 3 8-25 69.6
150   400 403 1100 272 300 250 218 30 3 8-25 102.0
200   502 1500 342 360 310 278 34 3 12-25 192.0
250   568 - 495 425 370 332 36 3 12-30 288.0
300   648 - 580 485 430 390 40 4 16-30 469.0
350   762 - 625 550 490 448 44 4 16-34 587.0
400   838 - 720 610 550 505 48 4 16-34 863.0
500   991 - 8840 730 660 610 52 4 20-41 1396
600   1143 - 1050 840 770 718 56 5 20-41 2415
700   1346 - 1150 955 785 815 60 5 24-48 3450

主要尺寸和重量

公称通径DN
Nominal diameter
公称压力PN(MPa)
Nominal pressure
L W H D D1 D2 D6 b f f1 z-d 重量(kg)
Weight
系列1
Series1
系列2
Series2
15 4.0 130 140 130 59 95 65 45 40 16 2 4 4-14 2.0
20   140 152 130 63 105 75 55 51 16 2 4 4-14 4.2
25   150 165 160 75 115 85 65 58 16 2 4 4-14 6.2
32   180 180 160 85 135 100 78 66 18 2 4 4-18 7.5
40   200 190 230 95 145 110 85 76 18 3 4 4-18 10.5
50   220 216 230 107 160 125 100 88 20 3 4 4-18 14.5
65   250 241 400 142 180 145 120 110 22 3 4 8-18 23.5
80   280 283 400 152 195 160 135 121 22 3 4 8-18 30.0
100   320 305 700 178 230 190 160 150 24 3 4.5 8-23 55.0
125   400 381 1100 252 270 220 188 176 28 3 4.5 8-25 81.0
150   400 403 1500 272 300 250 218 204 30 3 4.5 8-25 118.0
200   550 502 - 398 375 320 282 260 38 3 4.5 12-30 244.0
250   568 - 495 445 385 345 313 42 3 4.5 12-34 482
300   648 - 580 510 450 408 364 46 4 4.5 16-34 615
350   762 - 625 570 510 465 422 52 4 5 16-34 930
400   838 - 720 655 585 535 474 58 4 5 16-41 1100
500   991 - 840 755 670 612 576 62 4 5 20-48 2030
600   1143 - 1050 890 795 730 678 62 5 6 20-54 2850
700   1346 - 1150 995 900 835 768 68 5 6 24-54 4250
15 6.4 165 130 59 105 75 55 41 18 2 4 4-14 3.1
20   190 130 63 125 90 68 51 20 2 4 4-18 4.9
25   216 160 75 135 100 78 58 22 2 4 4-18 7.2
32   229 160 85 150 110 82 66 24 2 4 4-23 8.7
40   241 230 95 165 125 95 76 24 3 4 4-23 12.0
50   292 230 107 175 135 105 88 26 3 4 4-23 16.7
65   330 400 142 200 160 130 110 28 3 4 8-23 28.2
80   356 400 152 210 170 140 121 30 3 4 8-23 36.0
100   432 700 178 250 200 168 150 32 3 4.5 8-25 66.0
125   508 1100 282 295 240 202 176 36 3 4.5 8-30 98.0
150   559 1500 272 340 280 240 204 38 3 4.5 8-34 142.0
200   660 - 398 405 345 300 260 44 3 4.5 12-34 286.8
250   787 - 145 470 400 352 313 48 3 4.5 12-41 540
300   838 - 515 530 460 412 364 54 4 4.5 16-41 780
350   889 - 550 595 525 475 422 60 4 4.5 16-41 1000
400   991 - 615 670 585 525 474 66 4 5 16-48 1300
500   1194 - 810 800 705 640 576 70 4 5 20-54 2100
600   1397 - 845 930 820 750 678 77 5 6 20-58 3400
700   1700 - 1089                 500



订货须知



  1、订货时请注明球阀的型号、公称压力、公称通径、流通介质、实际工作压力、使用温度。如属改装球阀,需订购包括支架在内的气缸体时,还需提供阀体大盖与支架连接部位的尺寸,气缸与阀体、阀板装接的相对位置尺寸等有关资料。



2、订货时还请注意订购何种回讯器,或提供回讯器接头螺纹尺寸。



 3、用户有特殊要求,或选用特大型气动球阀(DN600以上)时,本公司可为专业设计制造。
