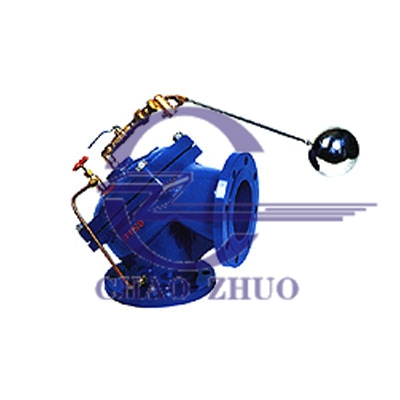

100A角型定水位阀
产品说明
100A角型定水位阀，是一种隔膜式调节水箱和水塔液面高度的阀门。阀门由一特殊强化尼龙膜片将其分为上下两个腔室，当液面达到设定位置时，浮球导阀关闭，上腔压力大于下腔，阀门关闭，即停止供水．当液面下降超过预设位置，浮球导阀开启，上腔压力小于下腔压力，阀门开启．阀门向池内供水。角型定水位阀安装方便，可省去管道弯头，节省安装空间。该阀保养简单、灵活耐用、液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，性能可靠、成本低。浮球可随水池的高度和距离安装。
角型定水位阀安装方便，可省去管道弯头，节省安装空间。该阀保养简单、灵活耐用、液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，性能可靠、成本低。浮球可随水池的高度和距离安装。
一、100A角型定水位阀工作原理 当水池或水箱内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封面打开，阀门即开启供水。当水位上升到控制线时，浮球阀关闭．活塞下移将密封面钓闭，闭门停止供水。
二、100A角型定水位阀技术参数 适用介质：洁净水 使用压力：0.2～1.0MPa 介质温度：O～80℃ 公称压力：0.6、1.0、1.6MPa
三、100A角型定水位阀主要外形连接尺寸
DN |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| H | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 |
100A角型定水位阀是一种用于消防用水与生活用水并联的供水系统中，用来调配供水方向的阀门。当火灾发生时，消防急需大量用水，立即切断生活用水，确保足够的消防用水；当消防停止用水压力减小时，阀门自动打开，呈常开状态，恢复生活供水。该阀使系统无须另设专门的消防单独供水管网，大大地节约了建设成本和用水量。阀门控制灵敏度高，安全可靠，调试简便，使用寿命长。
水利控制阀就是水压控制的阀门，水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。
100A角型定水位阀前要安装过滤器，并应便于排污的要求。
水利控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇主阀内零部件损坏时，请按下列指示进行拆卸。（注：内阀内一般消耗损伤品为膜片和 ...
但在工程中应用水力控制阀时，还存在一定误区，如阀的适用条件，阀的设计选用要求，安装要点等，为此，本文拟以 CECS 标准《水力控制阀应用设计规程》为基础，结合本人的体会来阐述上述诸方面的问题。
设计选用要点
（ 1 ）工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。
（ 2 ）根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主要要求等，确定阀门的阀体和密封部位的材质。常用的阀体材料有铸铁、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀体材料应与管道材料相匹配。
（ 3 ）阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。
（ 4 ）工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。
（ 5 ）管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。
（ 6 ）水利控制阀应设置在介质单向流动的管路上。
（ 7 ）水利控制阀主阀体上的箭头方向必须与管路系统流向一致。
（ 8 ）接水力控制阀管段不应有气堵、气阻现象。在管网最高位置等存气段应设置自动排气阀。
（ 9 ）阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。
（ 10 ）阀门安装前应做强度和严密性试验。
（ 11 ）阀门的强度和严密性试验应符合以下规定。
A、阀门的强度试验压力为公称压力的1.5倍；
B、阀门的严密性试验压力为公称压力的1.5倍；
C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏；
D、阀门试验持续时间按上表。
主要连接尺寸
|
公称通径（mm）
|
尺寸（mm）
|
|
H
|
|
|
50
|
125
|
|
65
|
145
|
|
80
|
155
|
|
100
|
175
|
|
125
|
200
|
|
150
|
225
|
|
200
|
275
|
|
250
|
325
|
|
300
|
375
|
订货须知：
一、①角型定水位阀产品名称与型号②角型定水位阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定超卓自控公司的角型定水位阀型号，请按角型定水位阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的超卓自控阀门专家为您审核把关。
